| 브랜드 이름: | GIS |
| 모델 번호: | DPX420TFA |
| 모크: | 1개 세트 |
| 가격: | negotiable price |
| 배달 시간: | 20 작업 일수 |

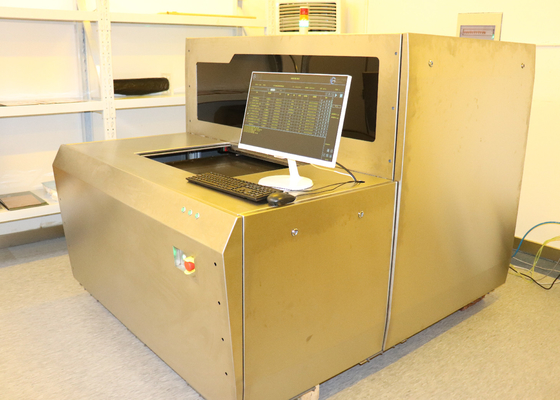

레이저 직접 영상 (LDI) 시스템 솔루션 HDI PCB
기존 공정 및 생산 방법과 호환됩니다. 대량 생산 프로세스와 방법은 일반적으로 대량 생산의 요구 사항을 충족시키기 위해 신중하게 지정됩니다.새로운 영상 촬영 방법의 도입은 기존 방법의 변경을 최소화 해야 합니다.이것은 사용 된 건조 필름의 변화를 최소화하는 추적 기능, 용접 저항 필름의 각 층을 노출 할 수있는 능력 및 팩 생산 요구 사항을 포함합니다.

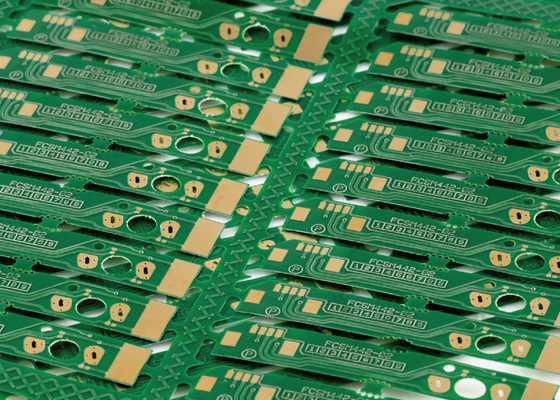

PCB 레이저 직접 영상 (LDI)
회로판을 제조할 때 회로 흔적은 영상 처리 과정에 의해 정의됩니다.레이저 직접 영상 (LDI) 은 NC 제어에서 매우 집중 된 레이저 빔으로 흔적을 직접 노출합니다., 사진 도구를 통과하는 홍수 빛 대신, 레이저 빔은 디지털로 이미지를 만들 것입니다.
레이저 다이렉트 이미징 (LDI) 은 어떻게 작동합니까?

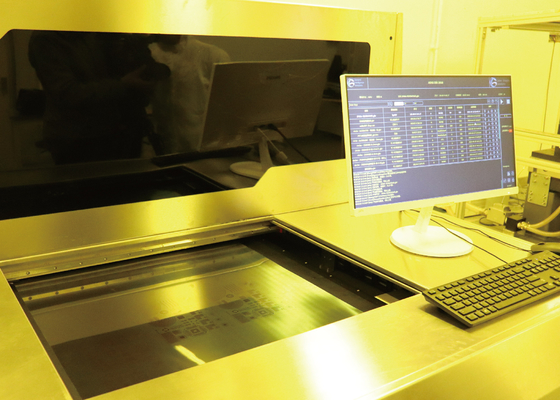

레이저 직접 영상 촬영은 컴퓨터 제어 레이저 아래에 위치하는 광 민감한 표면을 가진 PCB가 필요합니다.그리고 컴퓨터는 레이저 빛으로 보드에 이미지를 만듭니다.컴퓨터가 판 표면을 스캔해서라스터 이미지를 선착장한 CAD 또는 CAM 디자인 파일과 일치시키는 것, 그 파일에는 보드에 필요한 이미지의 사양이 포함되어 있습니다., 레이저는 직접 판에 이미지를 만들기 위해 사용됩니다.
| 사양/모델 | DPX420TFA |
| 적용 | PCB,HDI,FPC (내층,외층,재열 방지) |
| 해상도 (대량 생산) | 30m |
| 용량 | 30-40S@18"*24" |
| 노출 크기 | 610*710mm |
| 패널 두께 | 00.05mm-3.5mm |
| 정렬 모드 | 자외선 표시 |
| 정렬 능력 | 외층±12um;내층±24um |
| 선 너비 허용 | ±10% |
| 오차 증가 및 감소 모드 | 고정 증가 및 수축, 자동 증가 및 수축, 간격 증가 및 수축, 분단 정렬 |
| 레이저 타입 | LD 레이저,405±5nm |
| 파일 형식 | 게르버 274X;ODB++ |
| 힘 | 380V 3단계 교류, 6.4kW,50HZ, 전압 변동 범위 + 7% ~ 10% |
| 조건 | 노란 빛실; 온도는 22°C ± 1°C; 습도는 50% ± 5%; 청결 수준은 10000 이상 장비 근처에서 강한 진동을 피하기 위한 진동 요구 사항 |
우리에 대해
우리는 다양한 PCB 레이저 직접 영상 (LDI) 시스템 솔루션의 혁신적인 공급자입니다.우리의 시스템 제품 포트폴리오는 높은 혼합 및 신흥 PCB 틈새 애플리케이션에 대한 LDI 시스템 구성에서 대량 생산 환경에 대한 완전히 자동화된 LDI 시스템 솔루션까지 다양합니다..
비디오
|
|
| 브랜드 이름: | GIS |
| 모델 번호: | DPX420TFA |
| 모크: | 1개 세트 |
| 가격: | negotiable price |
| 포장에 대한 세부 사항: | 나무 상자 포장 |

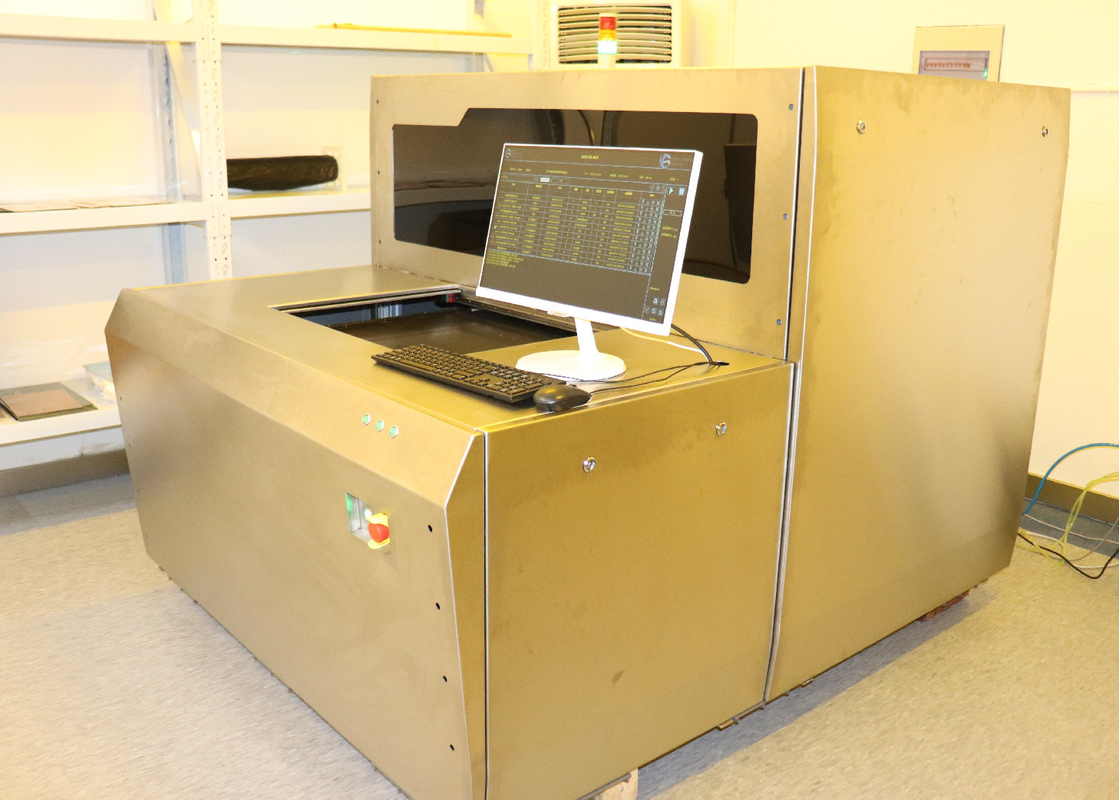

레이저 직접 영상 (LDI) 시스템 솔루션 HDI PCB
