외부 절차를 위한 솔더 마스크 잉크 30s@600x500mm(24 ×20 ) 판 두께 0.5~3.5mm과 레이저 디렉트 이미징 PCB

제품 설명 :

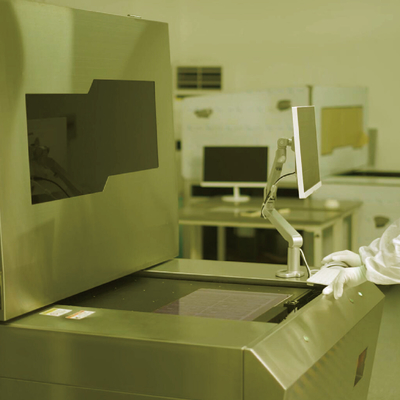

레이저 디렉트 이미징 프린터 배선 기판 (LDI PCB)는 PCB, HDI를 위한 진보적이고 효율적 솔루션이고 FPC 프린팅입니다. ±12um의 정렬 정확도를 특징으로 할 때, 그것은 뛰어난 성능을 제공하기 위해 512W 혼합파 전체 전력을 이용합니다. 620x720mm (24 x28.5 )의 유효 노광 영역과 함께, 이 제품은 다양한 PCB 프린팅 응용을 취급할 수 있습니다. 게다가, 그것은 최대 편익을 위해, 거버, 데이터 교환 방식, 기타 등등을 포함하여, 다양한 파일 형태를 지원합니다. 그것의 뛰어난 특징으로, 레이저 디렉트 이미징 프린트 기판은 PCB 프린팅을 위한 완전한 해결책입니다.

특징 :

• 상품 이름 : 레이저 디렉트 이미징 PCB
• 레이저 파워 : 혼합파 전체 전력 512W
• 유효 노광 영역 : 620x720mm(24 x28.5 )
• 선 폭 허용한도 : ±10%

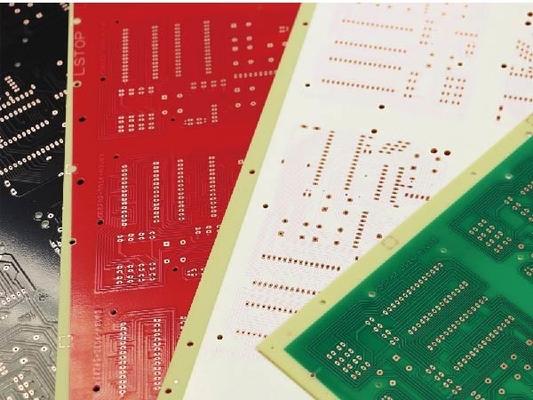

• 솔더 마스크 색 : 고정된 Scale/ 자동차 스케일 / 간격 범위 / 분할 정렬
• 정렬 정확도 : ±12um

기술적인 매개 변수 :

애플리케이션 :

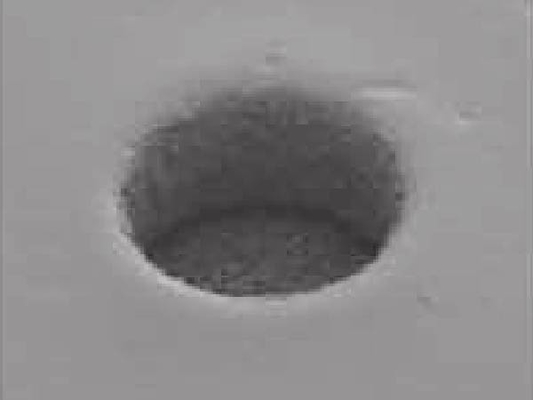

GIS 레이저 디렉트 이미징 PCB, 모델 DPX820SM은 스초우, 중국에서 생산된 고정밀 회로판입니다. 그것은 50/75μm의 우수한 쇼트 상태 / 땜납 개시를 특징으로 하고 ±10% 선 폭이 허용오차를 줍니다. 620x720mm (24 x28.5 )의 유효 노광 영역과 함께, 이 레이저 디렉트 이미징 인쇄 기판은 512W의 혼합파 전체 전력을 가집니다. 그것의 적용 가능 프로세스는 솔더 마스크와 외부의를 포함합니다.

GIS 레이저 디렉트 이미징 PCB는 다양한 응용 프로그램과 시나리오의 용도에 이상적입니다. 예를 들면, 그것의 뛰어난 이미지처리 성능은 고밀도와 고속 회로 기판 설계를 위한 최상의 선택로 만듭니다. 그것의 정확한 선 폭 허용한도는 우수한 전기성능을 보증합니다. 레이저 디렉트 이미징 회로판은 또한 저주파 RF 회로와 다른 고성능 응용의 용도에 적합합니다.

GIS 레이저 디렉트 이미징 PCB는 고정밀과 고성능 회로 기판 설계를 위한 완전한 해결책입니다. 진보적 레이저 디렉트 이미징 기술로, 그것은 정확한 영상과 뛰어난 전기적 실행과 우수한 쇼트 상태 / 땜납 개장을 요구하는 어떠한 적용에도 이상적입니다. 당신의 GIS 레이저 디렉트 이미징 PCB를 얻고 이 최첨단 회로판 솔루션의 뛰어난 성능을 경험하세요.

특화 :

GIS 레이저 디렉트 이미징 PCB (레이저 디렉트 이미징 인쇄 회로 기판 Board/ 레이저 디렉트 이미징 인쇄 기판)은 당신을 위한 관세 사무입니다. 그것은 브랜드명 GIS, 모델 번호 DPX820SM과 원산지 스초우, 중국과 함께 있습니다. 그것은 파일 형태를 지원합니다. 그리고 그것은 scale/ 자동차 scale/ 차 scale/ 분할 정렬 솔더 마스크 컬러와 혼합파 전체 전력 512W 솔더 마스크 잉크와 ±10% 선 폭 허용한도를 고쳤습니다.

포장과 선적 :

레이저 디렉트 이미징 PCB에 대해 패키징하고 운반하기

레이저 디렉트 이미징 PCB는 패키징되고 그것이 안전하게 그리고 빨리 도달한다는 것을 보증하는 방식에 적재됩니다. 그것이 패키징되고 보내지기 전에 각각 PCB는 주의깊게 조사되고 시험됩니다. 패키지는 선적 동안 PCB를 보호하고 그것이 완전한 조건에 도착한다는 것을 보증하도록 설계됩니다.

패키지는 강한 판지로 만들어지고, 충돌과 충격에 반대하여 PCB를 흡수하기 위해 보호하는 포움 삽입물을 가지고 있습니다. 패키지는 그것이 열리거나 통과 동안 간섭되지 않는다는 것을 보증하기 위해 그리고 나서 개봉 확인 봉인으로 밀봉됩니다. 패키지는 출하의 추적을 가능하게 할 선적주소와 추적 번호로 라벨붙여집니다.

레이저 디렉트 이미징 PCB는 믿을 만하고 신뢰받는 운송 서비스에 의해 수송됩니다. 출하 시간은 고객의 위치에 의존하지만, 일반적으로 며칠을 걸립니다.
