| 브랜드 이름: | GIS |
| 모델 번호: | DPX230 |
| 모크: | 1 세트 |
| 가격: | negotiable price |
| 배달 시간: | 20일 |

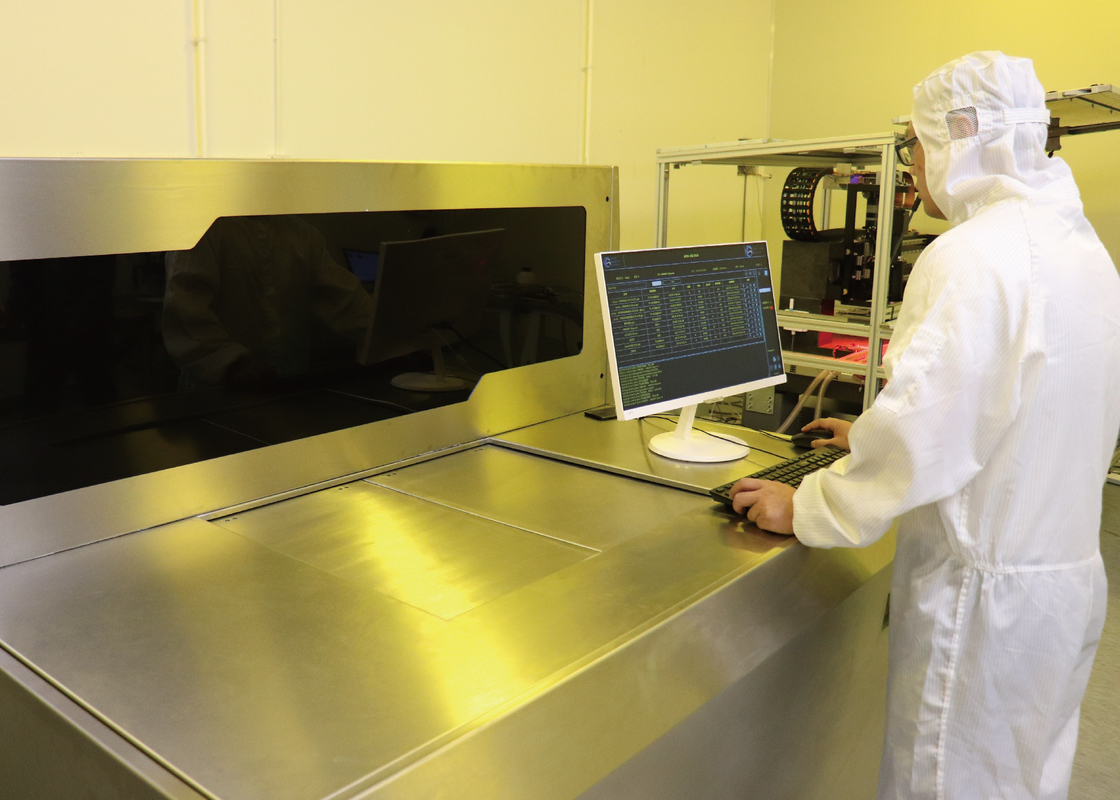

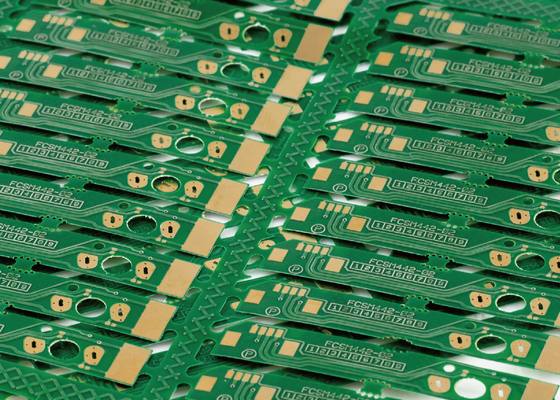

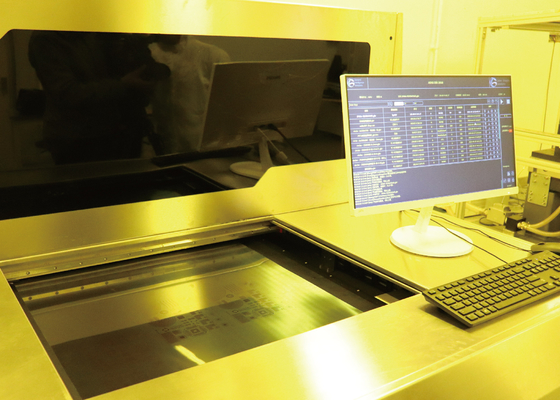

레이저 직접 이미징(LDI) 시스템 솔루션 HDI PCB
LDI는 HDI PCB 대량 생산을 위한 이미징 요구 사항에 사용됩니다.
HDI PCB 대량 생산의 요구 사항을 충족하기 위해 이미징 방법은 다음을 충족해야 합니다.
낮은 불량률과 높은 출력을 달성하면서 기존의 고정밀 작업에서 HDI PCB의 안정적인 생산을 달성할 수 있습니다.예를 들어:
* 고급 휴대폰 보드, CSP 피치 0.5mm 미만(BGA 패드 간 배선 유무)
* Plate 구조는 3 + N + 3 이며, 스택 비아 홀이 있습니다.
이미징 측면에서 이러한 디자인에는 75μm 미만의 링 너비가 필요합니다.어떤 경우에는 링 너비가 50μm보다 작습니다.정렬 문제로 인해 필연적으로 낮은 출력으로 이어집니다.또한 소형화로 인해 선과 간격이 점점 더 얇아지고 있습니다. 이 문제를 해결하려면 기존의 이미징 방법을 변경해야 합니다.
이것은 패널 크기를 줄이거나 여러 단계(4 또는 6)의 패널 이미징을 위해 셔터 노출 기계를 사용하여 수행할 수 있습니다.두 방법 모두 재료 변형의 영향을 줄여 더 나은 정렬을 달성합니다.패널 크기를 변경하면 재료 비용이 많이 들고 셔터 노광기를 사용하면 매일 생산량이 줄어 듭니다.어떤 방법도 재료 변형을 완전히 해결하고 배치 보드를 인쇄할 때 사진 필름의 실제 변형을 포함하여 사진 필름과 관련된 결함을 줄일 수 없습니다.
PCB 레이저 직접 이미징(LDI)
회로 기판을 제작할 때 회로 트레이스는 이미징 프로세스에 의해 정의됩니다.LDI(레이저 직접 이미징)는 NC에서 제어하는 집중된 레이저 빔으로 흔적을 직접 노출합니다. 이 빔은 사진 도구를 통과하는 범람된 빛 대신 디지털 방식으로 이미지를 생성하는 레이저 빔입니다.
레이저 직접 이미징(LDI)은 어떻게 작동합니까?
레이저 직접 이미징에는 컴퓨터 제어 레이저 아래에 위치한 감광성 표면이 있는 PCB가 필요합니다.그리고 나서 컴퓨터는 레이저의 빛으로 보드에 이미지를 생성합니다.컴퓨터는 보드 표면을 래스터 이미지로 스캔하여 래스터 이미지를 보드에 필요한 이미지에 대한 사양을 포함하는 사전 로드된 CAD 또는 CAM 설계 파일과 일치시킵니다. 레이저는 보드에 이미지를 직접 생성하는 데 사용됩니다. .
| 사양/모델 | DPX230 |
| 애플리케이션 | PCB, HDI, FPC (내층, 외층, 용접 방지) |
| 해상도(양산) | 30음 |
| 용량 | 30-40S@18"*24" |
| 노출 크기 | 610*710mm |
| 패널 두께 | 0.05mm-3.5mm |
| 정렬 모드 | UV마크 |
| 정렬 기능 | 외부 layer±12um, 내부 layere±24um |
| 선폭 공차 | ±10% |
| 편차 증가 및 감소 모드 | 고정 증감, 자동 증감, 간격 증감, 파티션 정렬 |
| 레이저 유형 | LD 레이저, 405±5nm |
| 파일 형식 | 거버 274X；ODB++ |
| 힘 | 380V 3상 교류, 6.4kW, 50HZ, 전압 변동 범위 + 7% ~-10% |
| 질환 | 옐로우 라이트 룸;온도 22°C ± 1°C;습도 50% ± 5%;청결도 10000 이상 장비 근처에서 격렬한 진동을 피하기 위한 진동 요구 사항 |
회사 소개
우리는 다양한 PCB 레이저 직접 이미징(LDI) 시스템 솔루션의 혁신적인 공급업체입니다.당사의 시스템 제품 포트폴리오는 혼합 및 신흥 PCB 틈새 애플리케이션을 위한 LDI 시스템 구성에서 대량 생산 환경을 위한 완전 자동화된 LDI 시스템 솔루션에 이르기까지 다양합니다.
