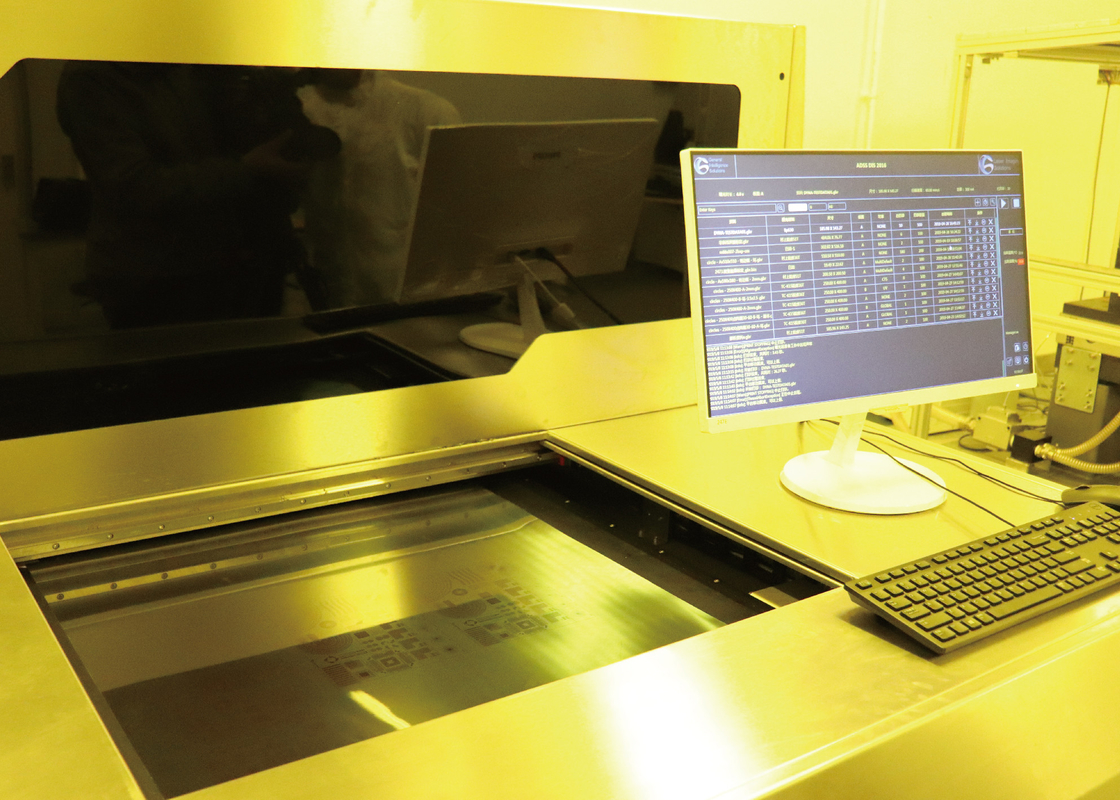

LDI(레이저 직접 이미징) 시스템 솔루션 LDI Flexible Board
프로토타입 회로 기판과 관련하여 PCB 레이아웃은 가장 중요한 측면 중 하나입니다.가장 작은 것이 잘못되면 전체 보드가 손상되고 제대로 작동하지 않으므로 PCB 레이아웃이 매우 중요합니다.PCB 조립 공정에서 가장 중요한 단계 중 하나인 이미징 공정은 PCB 패턴 생성에 효과적입니다.
엔지니어의 경우 LDI(레이저 직접 이미징)는 간소화된 프로세스에서 라미네이트에 이미징 패턴을 생성하는 데 좋은 효과를 줄 수 있습니다.PCB의 라미네이트는 천이나 종이의 압력 및 온도 층에서 열경화성 수지로 경화되어 균일한 두께의 완전한 최종 조각을 형성하여 제조됩니다.이제 PCBGOGO에서 플렉시블 회로용 레이저 직접 이미징(LDI)에 대해 설명합니다.
| 사양/모델 | RTR315 |
| 애플리케이션 | PCB, HDI, FPC (내층, 외층, 용접 방지) |
| 해상도(양산) | 15음 |
| 용량 | 12S@18"*24" |
| 노출 크기 | 260*800mm |
| 패널 두께 | 0.05mm-3.5mm |
| 정렬 모드 | UV마크 |
| 정렬 기능 | 외부 layer±12um, 내부 layere±24um |
| 선폭 공차 | ±10% |
| 편차 증가 및 감소 모드 | 고정 증감, 자동 증감, 간격 증감, 파티션 정렬 |
| 레이저 유형 | LD 레이저, 405±5nm |
| 파일 형식 | 거버 274X；ODB++ |
| 힘 | 380V 3상 교류, 6.4kW, 50HZ, 전압 변동 범위 + 7% ~-10% |
| 질환 | 옐로우 라이트 룸;온도 22°C ± 1°C;습도 50% ± 5%;청결도 10000 이상 장비 근처에서 격렬한 진동을 피하기 위한 진동 요구 사항 |
PCB 레이저 직접 이미징(LDI)
회로 기판을 제작할 때 회로 트레이스는 이미징 프로세스에 의해 정의됩니다.LDI(레이저 직접 이미징)는 NC에서 제어하는 집중된 레이저 빔으로 흔적을 직접 노출합니다. 이 빔은 사진 도구를 통과하는 범람된 빛 대신 디지털 방식으로 이미지를 생성하는 레이저 빔입니다.
레이저 직접 이미징(LDI)은 어떻게 작동합니까?
레이저 직접 이미징에는 컴퓨터 제어 레이저 아래에 위치한 감광성 표면이 있는 PCB가 필요합니다.그리고 나서 컴퓨터는 레이저의 빛으로 보드에 이미지를 생성합니다.컴퓨터는 보드 표면을 래스터 이미지로 스캔하여 래스터 이미지를 보드에 필요한 이미지에 대한 사양을 포함하는 사전 로드된 CAD 또는 CAM 설계 파일과 일치시킵니다. 레이저는 보드에 이미지를 직접 생성하는 데 사용됩니다. .
회사 소개
우리는 다양한 PCB 레이저 직접 이미징(LDI) 시스템 솔루션의 혁신적인 공급업체입니다.당사의 시스템 제품 포트폴리오는 혼합 및 신흥 PCB 틈새 애플리케이션을 위한 LDI 시스템 구성에서 대량 생산 환경을 위한 완전 자동화된 LDI 시스템 솔루션에 이르기까지 다양합니다.
|
