| 브랜드 이름: | GIS |
| 모델 번호: | RTR315 |
| 모크: | 1 세트 |
| 가격: | negotiable price |
| 배달 시간: | 20일 |

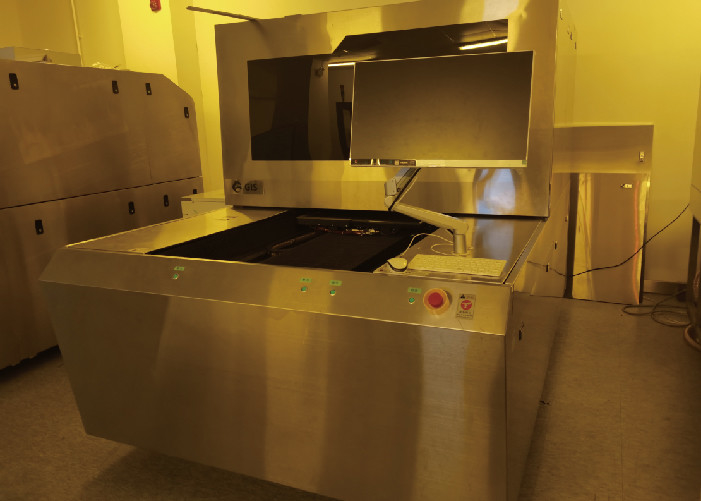

LDI(레이저 직접 이미징) 시스템 솔루션 LDI Flexible Board
LDI의 기술적 교체
레이저 직접 이미징(LDI) 기술의 얼리 어답터는 일반적으로 신속하고 정확한 프로토타입 준비가 필요한 빠른 사이클, 프로토타입 또는 고용량 PCB 제조업체라는 데 의심의 여지가 없습니다.
이러한 초기 직접 이미징(LDI) 모델은 이러한 PCB 제조업체의 요구를 완벽하게 충족하여 시간과 마스크 필름 비용을 절약하는 동시에 높은 수준의 유연성과 정확성을 제공합니다.
대량 PCB 생산 제조업체는 LDI 기술을 채택하지 않았는데, 그 이유는 주로 LDI 시스템이 너무 느리고 모바일을 조정하는 운영 비용이 너무 높았기 때문입니다.그러나 최신 기술 개발로 상황이 바뀌었습니다.오늘날 점점 더 많은 대량 PCB 생산 제조업체가 이미징 솔루션에 LDI를 사용합니다.

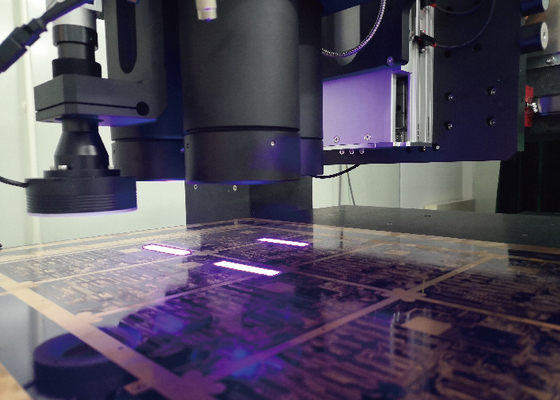

레이저 직접 이미징(LDI)은 어떻게 작동합니까?
레이저 직접 이미징에는 컴퓨터 제어 레이저 아래에 위치한 감광성 표면이 있는 PCB가 필요합니다.그리고 나서 컴퓨터는 레이저의 빛으로 보드에 이미지를 생성합니다.컴퓨터는 보드 표면을 래스터 이미지로 스캔하여 래스터 이미지를 보드에 필요한 이미지에 대한 사양을 포함하는 사전 로드된 CAD 또는 CAM 설계 파일과 일치시킵니다. 레이저는 보드에 이미지를 직접 생성하는 데 사용됩니다. .
| 사양/모델 | RTR315 |

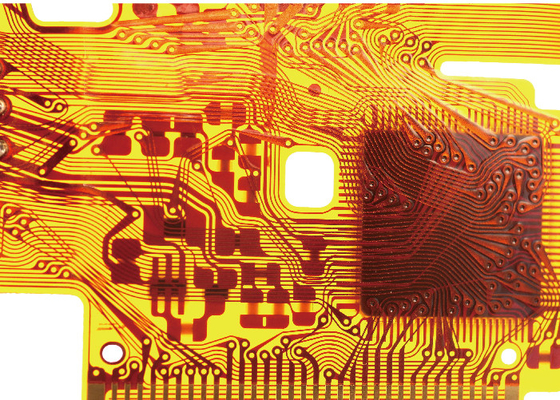

| 애플리케이션 | PCB, HDI, FPC (내층, 외층, 용접 방지) |
| 해상도(양산) | 15음 |
| 용량 | 12S@18"*24" |
| 노출 크기 | 260*800mm |
| 패널 두께 | 0.05mm-3.5mm |
| 정렬 모드 | UV마크 |
| 정렬 기능 | 외부 layer±12um, 내부 layere±24um |
| 선폭 공차 | ±10% |
| 편차 증가 및 감소 모드 | 고정 증감, 자동 증감, 간격 증감, 파티션 정렬 |
| 레이저 유형 | LD 레이저, 405±5nm |
| 파일 형식 | 거버 274X；ODB++ |
| 힘 | 380V 3상 교류, 6.4kW, 50HZ, 전압 변동 범위 + 7% ~-10% |
| 질환 | 옐로우 라이트 룸;온도 22°C ± 1°C;습도 50% ± 5%;청결도 10000 이상 장비 근처에서 격렬한 진동을 피하기 위한 진동 요구 사항 |
회사 소개
우리는 다양한 PCB 레이저 직접 이미징(LDI) 시스템 솔루션의 혁신적인 공급업체입니다.당사의 시스템 제품 포트폴리오는 혼합 및 신흥 PCB 틈새 애플리케이션을 위한 LDI 시스템 구성에서 대량 생산 환경을 위한 완전 자동화된 LDI 시스템 솔루션에 이르기까지 다양합니다.
비디오
|
|
