레이저 직접 이미징 기계
Created with Pixso. 400nm ~ 410nm 레이저 직접 이미징 133LPI 데칼 열전달

400nm ~ 410nm 레이저 직접 이미징 133LPI 데칼 열전달

브랜드 이름: GIS
모델 번호: CTS700
모크: 1개 세트
가격: negotiable price
배달 시간: 20 작업 일수
자세한 정보
원래 장소:
치안스, 중국
인증:
ISO 9001
이름:
3D 글라스 커버 패널 LDI 노출 기계
애플리케이션:
전사지 열 전도
결의안:
2540dpi
래스터:
133LPI
맥스 스크린:
1200x1300
장비 사이즈:
3270*1900*1600mm
에멀젼 두께:
3-350μm
레이저 유형:
UV 레이저 파장 405±5nm
포장 세부 사항:
나무 상자 포장
공급 능력:
달 당 30개 세트
강조하다:

410nm 레이저 직접 이미징

,

400nm 레이저 직접 이미징

,

133LPI 직접 이미징 PCB

제품 설명

차량 유리를 위한 3D 유리제 덮개 패널 LDI 레이저 직접적인 이미지 노출 기계



PCB 제조 세계에서는 업계 동향을 최대한 최신 상태로 유지하는 것이 중요합니다.전자 산업의 소형화 추세로 인해 회로 기판이 끊임없이 진화하고 복잡해지고 있기 때문입니다.이러한 변경으로 인해 HDI PCB의 기존 이미징 프로세스가 부적절한 결과를 제공했습니다.

새로운 전자 장치 경향에 대응하여 PCB 제조 산업은 레이저 직접 이미징(Laser Direct Imaging)으로 알려진 새로운 이미징 기술을 내놓았습니다.아래에서 이 프로세스에 대한 소개 가이드를 찾을 수 있습니다.





3D Cover Glass용 고급 자동화 라인

이 자동화 라인은 스마트폰용 3D 유리에 BM 패터닝 공정을 생산하는 데 사용됩니다.

완비된 자동 로딩 기계로 3D 원료 유리 재료 입력, 플라즈마 청소기, 자동 분무기, 터널 오븐, DLP 노출 기계, 현상 및 세탁기, 언 로딩 기계로 최종 제품 출력

최대 30um의 해상도, 95% 이상의 수율, 조립이 더 쉬운 BM 레이어 얇아짐, 고객을 위한 더 높은 패턴 품질 및 더 낮은 소유 비용;



사양/모델 GD-600
치수(mm)(사용자 정의 가능) 3850mm*1350mm*1800mm
무게 3000KG
최대 전력 4KW
최대 노출 영역(사용자 정의 가능) 1500mm*600mm*200mm
레이저 소스 375nm±10nm, 405nm±10nm
레이저 출력 전력 375-12w(±3%),405-5W(±3%)
레이저 투과 방식 광섬유
렌즈 배율 1.95배/3.95배
해결 12700dpi
스팟 사이즈 40mm*7mm
하드웨어 반복성 ±5um
감광성 재료 포토레지스트
입력 문서 형식 거버274x

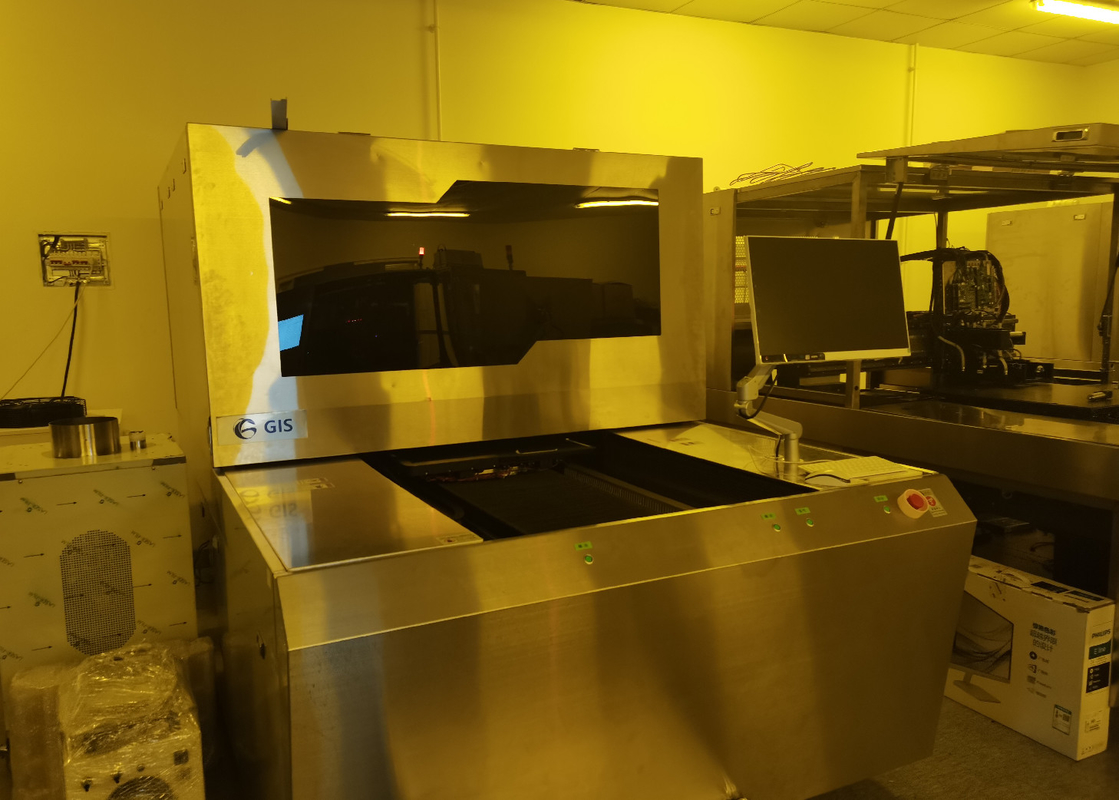

400nm ~ 410nm 레이저 직접 이미징 133LPI 데칼 열전달 0





*사양은 예고 없이 변경될 수 있습니다





미국 소개

GIS Tech Inc.의 자회사인 GIS Intelligent Inc.는 리튬 배터리 제조 및 3D 커버 유리 패터닝을 위한 첨단 솔루션에 주력하고 있습니다.GIS Tech Inc.는 2015년 중국 쑤저우의 미국 설립자들에 의해 설립되었으며 다양한 산업 패터닝 솔루션 요구 사항을 위해 특별히 DLP(디지털 조명 처리)를 개발하여 MEMS/유리/PCB/스크린 인쇄 제조업체가 최고의 이미징 결과를 얻을 수 있도록 합니다. 가장 높은 처리량.

당사는 DLP 포토리소에서 대형 곡률 유리에 고품질 BM 패터닝을 생산하는 데 사용되었던 세계 3D 커버 유리 자동화 솔루션의 선두 주자입니다.Takeda 박사에 의해 구동되는 당사의 DLP 시스템은 GIS의 반도체 레이저 다이오드 기술과 함께 3D 지형 변화 및 패터닝 균일성을 위한 향상된 초점 심도를 달성합니다.

GIS Tech의 핵심 팀은 미국의 상위 500개 국제 기업 출신입니다.20년 이상의 반도체 기술, 자동화 및 재료 팀의 경험을 바탕으로 업계의 발전 추세와 첨단 기술을 충분히 이해하고 숙달합니다.높은 곡률 수준과 불규칙한 모양의 커버 유리 재료에 패턴을 전사하는 당사의 전문 지식은 고객이 특히 3C 스마트 전자 제품 및 자동차 커버 유리에 대한 가능성을 현실로 바꿀 수 있도록 합니다.
