| 브랜드 이름: | GIS |
| 모델 번호: | DPX230 |
| 모크: | 1개 세트 |
| 가격: | negotiable price |
| 배달 시간: | 20 작업 일수 |

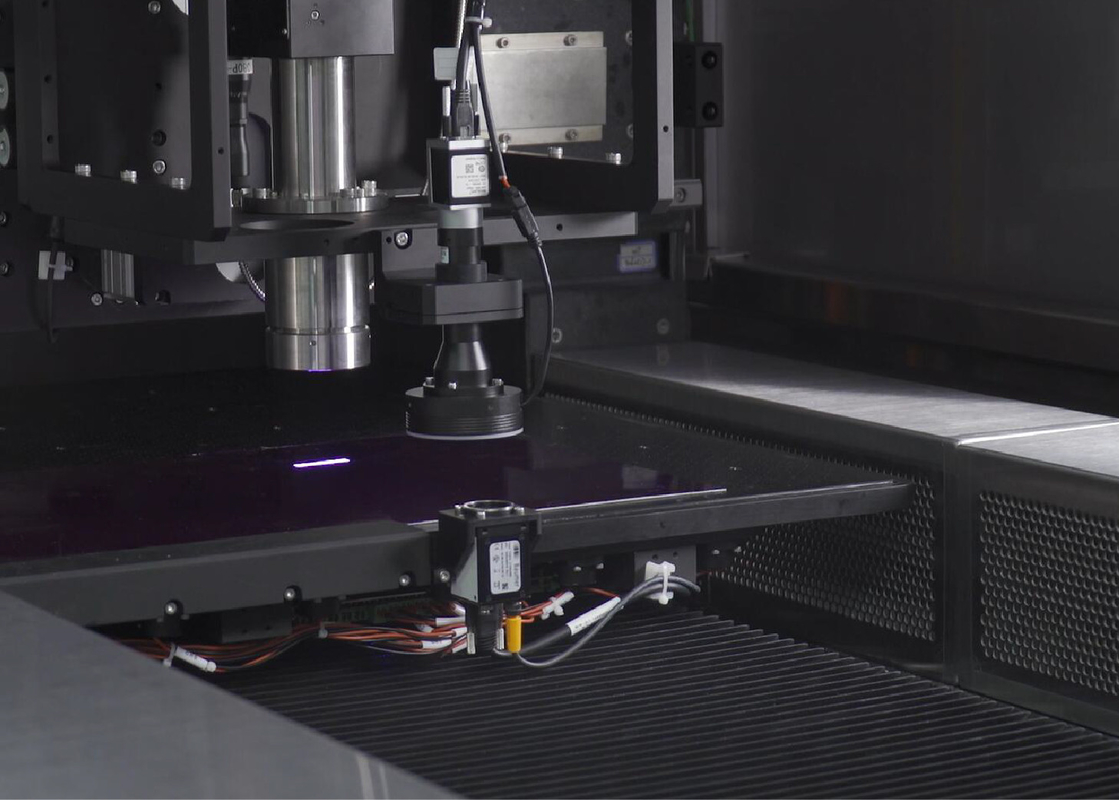

다양한 PCB Multilayer용 LDI(Laser Direct Imaging) 시스템 솔루션
언제 LDI 기술을 선택합니까?
기존 기술은 수용 가능한 솔루션을 제공할 수 없으며 피할 수 없는 결과는 PCB 생산 효율성 감소 및 수율 저하입니다.오늘날, 복잡한 다층 PCB에서 평균 PCB 트레이스 너비는 0.075mm(3mil)에 이릅니다.포토리소그래피 이미징 프로세스는 불행히도 PCB에 고밀도 인터커넥트를 생성하기 때문에 한계에 도달했습니다.트레이스 폭과 공간이 0.127/0.127mm(5/5mil) 미만이면 PCB를 생성할 수 없습니다.따라서 회로 기판의 대부분의 트레이스 너비와 공간이 0.127/0.127mm(5/5mil)보다 작은 경우 LDI가 최상의 이미징 옵션입니다.
LDI 기술은 이전에 HDI 보드 제조에 주로 사용되었습니다.그러나 이제 PCB 제조업체는 전도성 회로의 트레이스 너비와 공간이 0.075/0.075mm(3/3mil) 또는 그 이상인 LDI 기술을 사용하여 미세 라인 및 초미세 라인 기존의 리지드, 플렉스 및 리지드-플렉스 PCB를 제조해야 합니다. 0.05/0.05mm(2/2mil).LDI(Laser Direct Imaging)가 미세한 트레이스 폭과 공간을 위한 가장 포괄적인 이미징 솔루션임을 입증했기 때문입니다.
레이저 직접 이미징(LDI)은 어떻게 작동합니까?
레이저 직접 이미징에는 컴퓨터 제어 레이저 아래에 위치한 감광성 표면이 있는 PCB가 필요합니다.그리고 나서 컴퓨터는 레이저의 빛으로 보드에 이미지를 생성합니다.컴퓨터는 보드 표면을 래스터 이미지로 스캔하여 래스터 이미지를 보드에 필요한 이미지에 대한 사양을 포함하는 사전 로드된 CAD 또는 CAM 설계 파일과 일치시킵니다. 레이저는 보드에 이미지를 직접 생성하는 데 사용됩니다. .
| 사양/모델 | DPX230 |
| 애플리케이션 | PCB, HDI, FPC (내층, 외층, 용접 방지) |
| 해상도(양산) | 30음 |
| 용량 | 30-40S@18"*24" |
| 노출 크기 | 610*710mm |
| 패널 두께 | 0.05mm-3.5mm |
| 정렬 모드 | UV마크 |
| 정렬 기능 | 외부 layer±12um, 내부 layere±24um |
| 선폭 공차 | ±10% |
| 편차 증가 및 감소 모드 | 고정 증감, 자동 증감, 간격 증감, 파티션 정렬 |
| 레이저 유형 | LD 레이저, 405±5nm |
| 파일 형식 | 거버 274X；ODB++ |
| 힘 | 380V 3상 교류, 6.4kW, 50HZ, 전압 변동 범위 + 7% ~-10% |
| 질환 | 옐로우 라이트 룸;온도 22°C ± 1°C;습도 50% ± 5%;청결도 10000 이상 장비 근처에서 격렬한 진동을 피하기 위한 진동 요구 사항 |
회사 소개
우리는 다양한 PCB 레이저 직접 이미징(LDI) 시스템 솔루션의 혁신적인 공급업체입니다.당사의 시스템 제품 포트폴리오는 혼합 및 신흥 PCB 틈새 애플리케이션을 위한 LDI 시스템 구성에서 대량 생산 환경을 위한 완전 자동화된 LDI 시스템 솔루션에 이르기까지 다양합니다.
|
|
