브랜드 이름: | GIS |
모델 번호: | DPX230 |
모크: | 1개 세트 |
가격: | negotiable price |
배달 시간: | 20 작업 일수 |

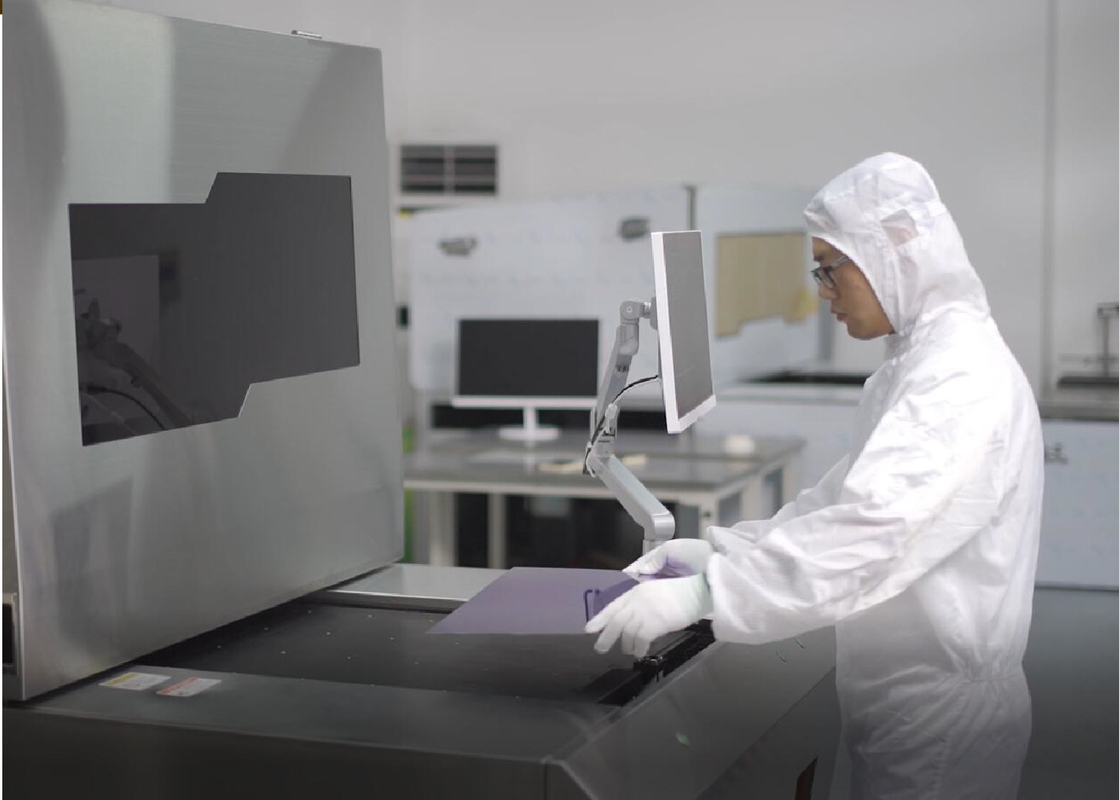

다양한 PCB Multilayer를 위한 LDI(Laser Direct Imaging) 시스템 솔루션
포토리소그래피 공정
레이저 직접 이미징은 PCB 포토리소그래피 공정의 진화입니다.LDI는 포토툴을 채용하지 않고, 포토레지스트 필름에 Gerber 파일의 패턴을 직접 노출시키는 방식입니다.이 UV 포토레지스트는 래스터 방식으로 라미네이트 전체에 증분으로 UV 레이저 빔에 선택적으로 노출됩니다.형성된 이미지는 화면을 가로질러 여러 선으로 형성된 컴퓨터 화면의 이미지와 비교할 수 있습니다.포토리소그래피와 유사하게 LDI는 포토레지스트를 채택하지만, LDI 레지스트는 기존의 포토레지스트에 비해 빠르게 작용하기 때문에 레이저 인쇄용으로 특별히 제작되었습니다.LDI 레지스트는 포토리소그래피에 사용되는 방법과 동일한 레지스트 도포 방법으로 건식 필름 및 액체 옵션으로 제공됩니다.
PCB 레이저 직접 이미징(LDI)
회로 기판을 제작할 때 회로 트레이스는 이미징 프로세스에 의해 정의됩니다.LDI(레이저 직접 이미징)는 NC에서 제어하는 집중된 레이저 빔으로 흔적을 직접 노출합니다. 이 빔은 사진 도구를 통과하는 범람된 빛 대신 디지털 방식으로 이미지를 생성하는 레이저 빔입니다.
레이저 직접 이미징(LDI)은 어떻게 작동합니까?
레이저 직접 이미징에는 컴퓨터 제어 레이저 아래에 위치한 감광성 표면이 있는 PCB가 필요합니다.그리고 나서 컴퓨터는 레이저의 빛으로 보드에 이미지를 생성합니다.컴퓨터는 보드 표면을 래스터 이미지로 스캔하여 래스터 이미지를 보드에 필요한 이미지에 대한 사양을 포함하는 사전 로드된 CAD 또는 CAM 설계 파일과 일치시킵니다. 레이저는 보드에 이미지를 직접 생성하는 데 사용됩니다. .
사양/모델 | DPX230 |
애플리케이션 | PCB, HDI, FPC (내층, 외층, 용접 방지) |
해상도(양산) | 30음 |
용량 | 30-40S@18"*24" |
노출 크기 | 610*710mm |
패널 두께 | 0.05mm-3.5mm |
정렬 모드 | UV마크 |
정렬 기능 | 외부 layer±12um, 내부 layere±24um |
선폭 공차 | ±10% |
편차 증가 및 감소 모드 | 고정 증감, 자동 증감, 간격 증감, 파티션 정렬 |
레이저 유형 | LD 레이저, 405±5nm |
파일 형식 | 거버 274X;ODB++ |
힘 | 380V 3상 교류, 6.4kW, 50HZ, 전압 변동 범위 + 7% ~-10% |
질환 | 옐로우 라이트 룸;온도 22°C ± 1°C;습도 50% ± 5%;청결도 10000 이상 장비 근처에서 격렬한 진동을 피하기 위한 진동 요구 사항 |
회사 소개
우리는 다양한 PCB 레이저 직접 이미징(LDI) 시스템 솔루션의 혁신적인 공급업체입니다.당사의 시스템 제품 포트폴리오는 혼합 및 신흥 PCB 틈새 애플리케이션을 위한 LDI 시스템 구성에서 대량 생산 환경을 위한 완전 자동화된 LDI 시스템 솔루션에 이르기까지 다양합니다.
