| 브랜드 이름: | GIS |
| 모델 번호: | DPX230 |
| 모크: | 1개 세트 |
| 가격: | negotiable price |
| 배달 시간: | 20 작업 일수 |

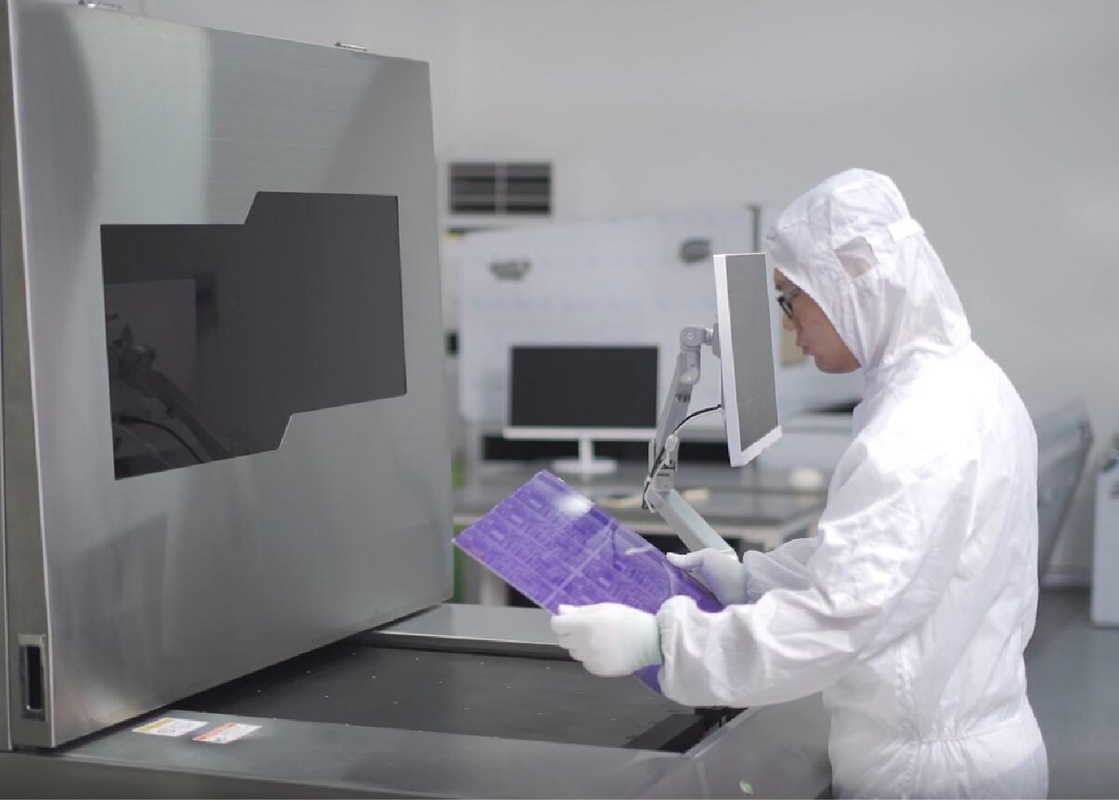

다양한 PCB Multilayer를 위한 LDI(Laser Direct Imaging) 시스템 솔루션
기존의 포토리소그래피 이미징 프로세스에서는 PCB에 이미지를 생성하는 데 사용되는 포토 도구를 생성하기 위해 여러 단계를 거쳐야 합니다.이것은 수년 동안 PCB 제조 업체에 여러 가지 또는 도전 과제를 발생시켰습니다.LDI는 다음과 같은 많은 이점을 제공합니다.
| 사양/모델 | DPX230 |
| 애플리케이션 | PCB, HDI, FPC (내층, 외층, 용접 방지) |
| 해상도(양산) | 30음 |
| 용량 | 30-40S@18"*24" |
| 노출 크기 | 610*710mm |
| 패널 두께 | 0.05mm-3.5mm |
| 정렬 모드 | UV마크 |
| 정렬 기능 | 외부 layer±12um, 내부 layere±24um |
| 선폭 공차 | ±10% |
| 편차 증가 및 감소 모드 | 고정 증감, 자동 증감, 간격 증감, 파티션 정렬 |
| 레이저 유형 | LD 레이저, 405±5nm |
| 파일 형식 | 거버 274X；ODB++ |
| 힘 | 380V 3상 교류, 6.4kW, 50HZ, 전압 변동 범위 + 7% ~-10% |
| 질환 | 옐로우 라이트 룸;온도 22°C ± 1°C;습도 50% ± 5%;청결도 10000 이상 장비 근처에서 격렬한 진동을 피하기 위한 진동 요구 사항 |
HDI 보드 생산에 사용되기 위해서는 LDI 시스템이 다음과 같은 기능을 갖추어야 합니다.
PCB 레이저 직접 이미징(LDI)
회로 기판을 제작할 때 회로 트레이스는 이미징 프로세스에 의해 정의됩니다.LDI(레이저 직접 이미징)는 NC에서 제어하는 집중된 레이저 빔으로 흔적을 직접 노출합니다. 이 빔은 사진 도구를 통과하는 범람된 빛 대신 디지털 방식으로 이미지를 생성하는 레이저 빔입니다.
레이저 직접 이미징(LDI)은 어떻게 작동합니까?
레이저 직접 이미징에는 컴퓨터 제어 레이저 아래에 위치한 감광성 표면이 있는 PCB가 필요합니다.그리고 나서 컴퓨터는 레이저의 빛으로 보드에 이미지를 생성합니다.컴퓨터는 보드 표면을 래스터 이미지로 스캔하여 래스터 이미지를 보드에 필요한 이미지에 대한 사양을 포함하는 사전 로드된 CAD 또는 CAM 설계 파일과 일치시킵니다. 레이저는 보드에 이미지를 직접 생성하는 데 사용됩니다. .
회사 소개
우리는 다양한 PCB 레이저 직접 이미징(LDI) 시스템 솔루션의 혁신적인 공급업체입니다.당사의 시스템 제품 포트폴리오는 혼합 및 신흥 PCB 틈새 애플리케이션을 위한 LDI 시스템 구성에서 대량 생산 환경을 위한 완전 자동화된 LDI 시스템 솔루션에 이르기까지 다양합니다.
|
|
